Projekt Labor-Netzteil ToGoMini

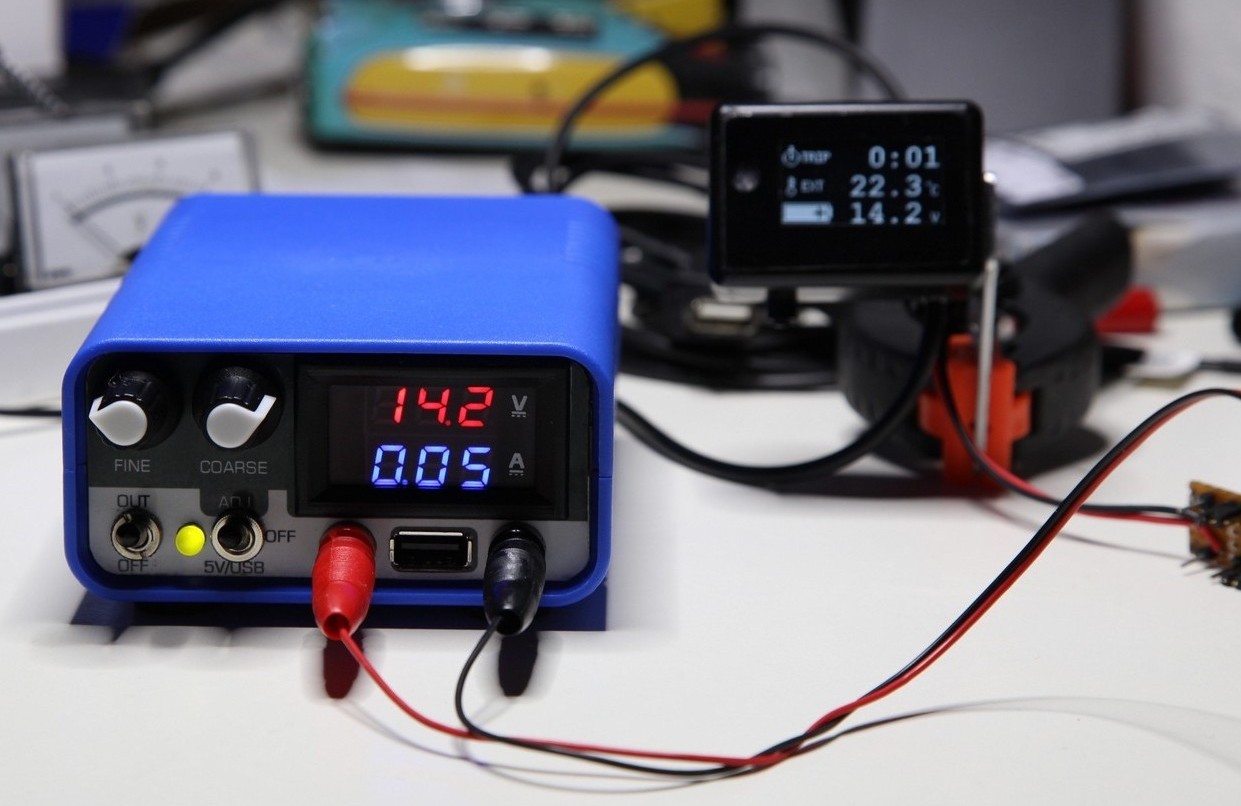

Labor-Netzteil ToGoMini im Einsatz mit dem Cockpit+ Generation III

Steckbrief
1,2..20 VDC oder
Umschaltung auf fix 5 VDC + USB
Externes Steckernetzteil 500 mA
Handliche Abmessungen 95x47x145
Digitales Volt-/Amperemeter

Projekt Labor-Netzteil ToGo - Umsetzung 02/2021

Zur Versorgung und Testen meiner "Arduino"-Projekte Cockpit+ für z.B. die BMW R1200GS LC Adventure wurde ein "kleines" Labor-Netzteil benötigt. Unter dem Aspekt "Nachhaltigkeit" und ein Blick in die Restekiste ist so ein handliches und kompaktes Labor-Netzteil nach meinen Wünschen entstanden, was den Anforderungen für die "Arduino"-Entwicklung genügt.

Anforderungen

  • Handlich und kompakt mit wenig Platzbedarf auf dem Schreibtisch
  • Spannungsbereich bis 20 VDC (ADJ) zur Simulation der Bord-/Ladespannung
  • 2 Einstellknöpfe mit fein-/grob-Justage zur Einstellung der Ausgangsspannung
  • Strom bis 500 mA - mehr wird für diese Projekte nicht benötigt,
    sonst raucht der Arduino ab!
  • Der Spannungsausgang zur Simulation "Zündung EIN/AUS" muss schaltbar und
    benutzerfreundlich sein - die Buchsen müssen nicht abgezogen werden
  • Per Schalter Festspannung 5 VDC an Bananen- und USB-Buchse verfügbar
  • Display über kompaktes Digital-Volt-/Amperemeter
  • Anordnung der Bedienelemente sollte gut in der Hand liegen, Aufteilung in 3 Zonen:
    Links: Meist genutzte Bedienelemente: Ausgang ON/OFF, Feinjustage der Spannung (± 2 V)
    Mitte: Grobjustage der Spannung, Ausgang einstellbar (ADJ), Gerät OFF oder fix (5V/USB)
    Rechts: Zone zur Visualisierung und für die Spannungsausgänge

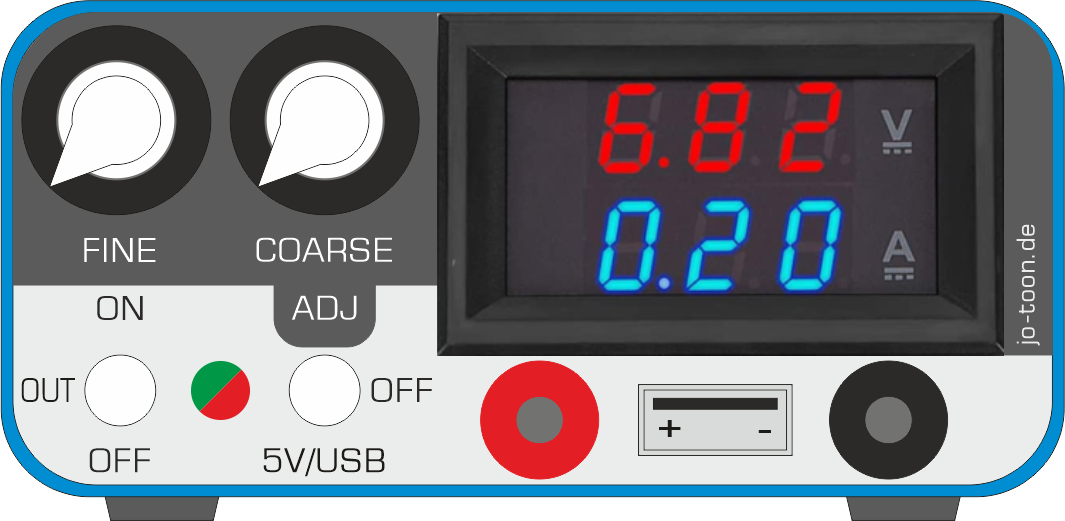

    Planung, Entwurf und Anordnung der frontseitigen Elemente

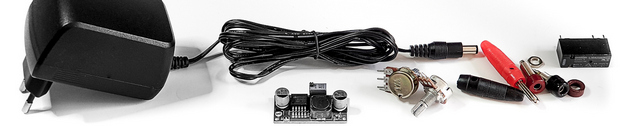

Blick in die Restekiste

  • Kurzschlussfestes Steckernetzteil 15 VDC / 500 mA - somit keine Sorgen was die 230V-Problematik und Sicherheit betrifft
  • Step down Spannungsregler IN 4..35 VDC / OUT 1,2..30 VDC / 2 A (z. B. wikipedia AZ-Delivery)
  • Duo-LED grün/rot zur Anzeige des Status Ausgang ON/OFF
  • 2 Potis für fein-/grob-Justage (500/5K Ohm)
  • Buchse (5,5 mm) für den Versorgungsstecker des Steckernetzteils
  • Halter für Feinsicherung (1 A) auf der Geräterückseite
  • 1x USB-Buchse 2.0
  • Je ein Paar Banananstecker/-Buchsen in rot/schwarz
  • Wechselschalter S1 2xUM mit Mittelstellung OFF zur Umschaltung ADJ|OFF|5V/USB
  • Wechselschalter S2 2xUM für Zu-/Abschaltung der Ausgangsspannung/Steuerung Duo-LED
  • Relais 12 VDC / min. 1 A 1xUM für Zuschaltung der USB-Buchse bei S1=5V/USB
  • Kabel, ein paar Dioden und Widerstände

Blick auf den Einkaufszettel

  • Kunststoffgehäuse KGB12 von DONAU ELEKTRONIK (z. B. wikipedia Pollin)
  • Digitales Volt-/Amperemeter z.B. DSN-VC288

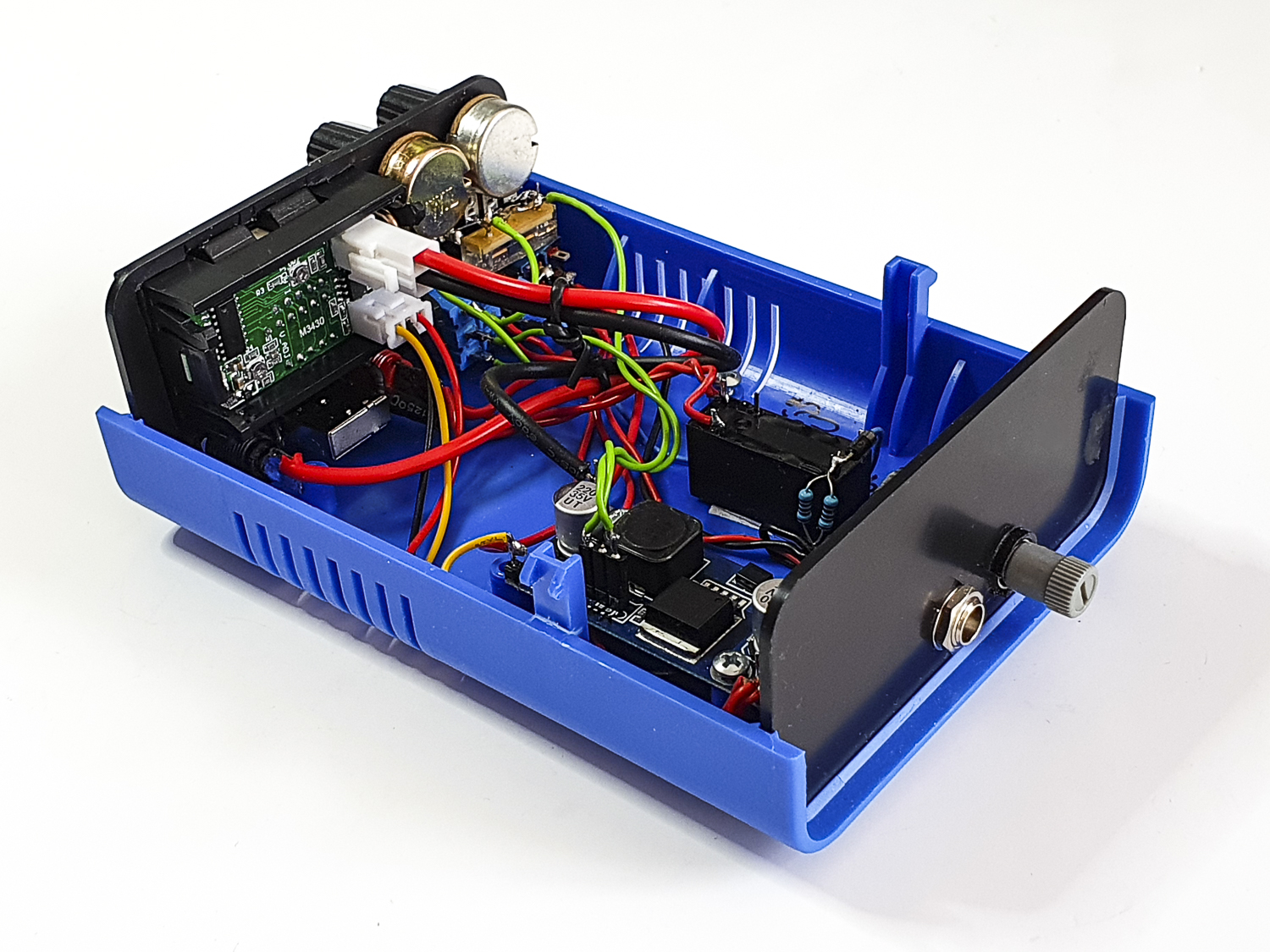

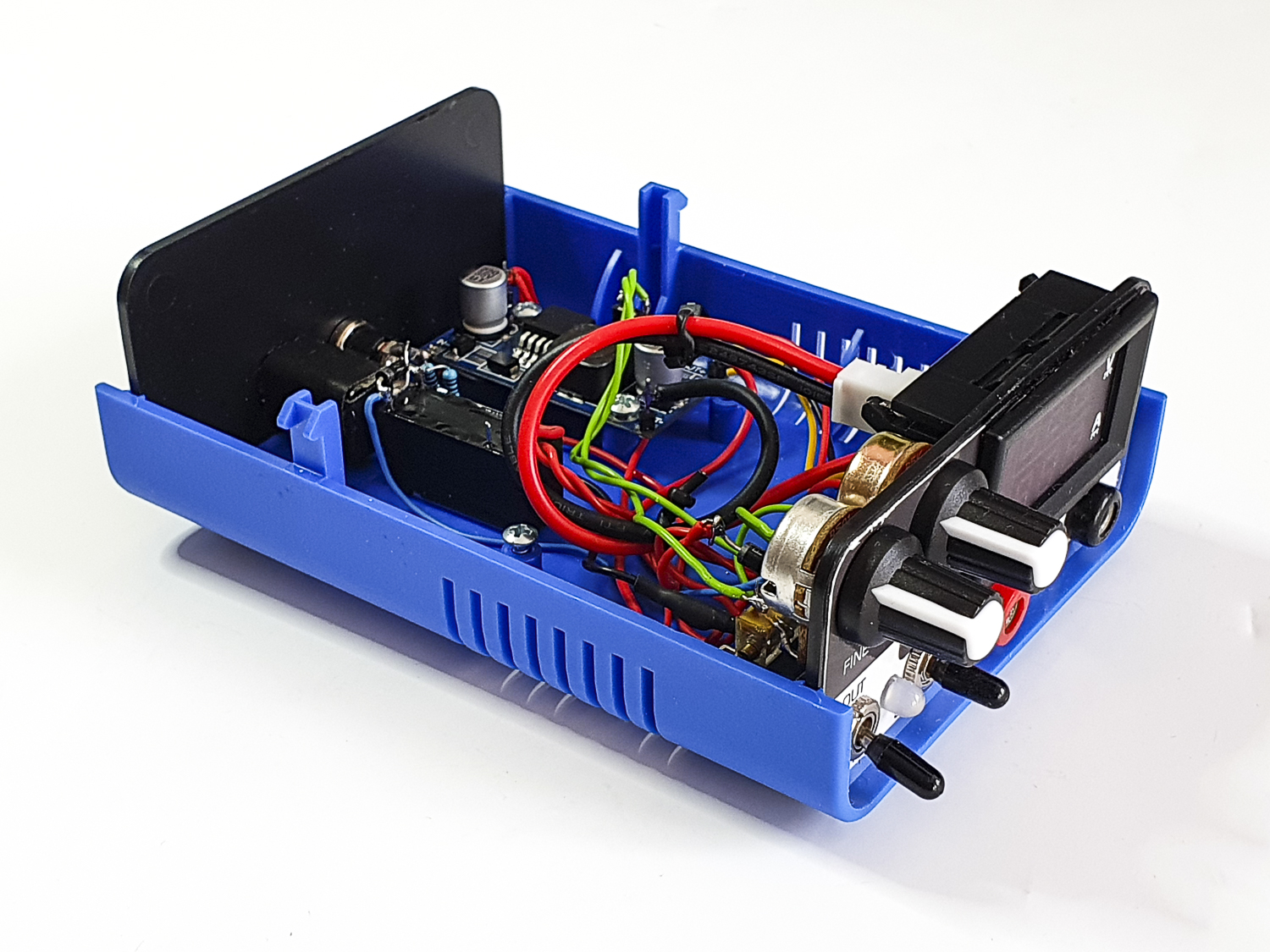

Blick ins Innere - frontseitig / rückseitig

Vorlagen zum Nachbau

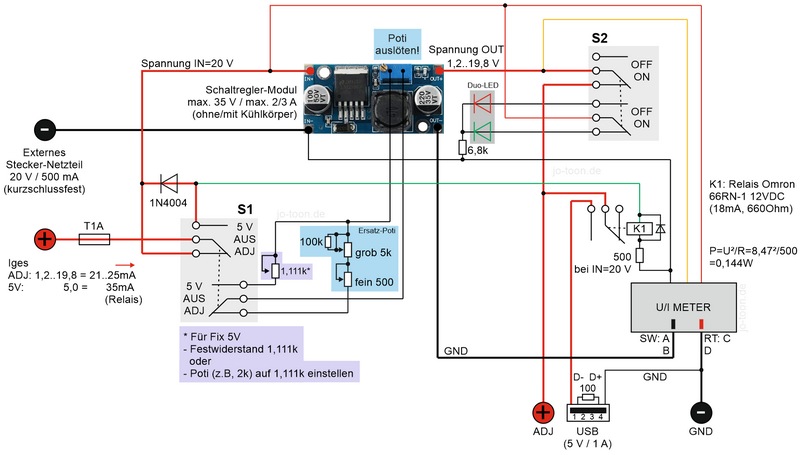

Schaltplan

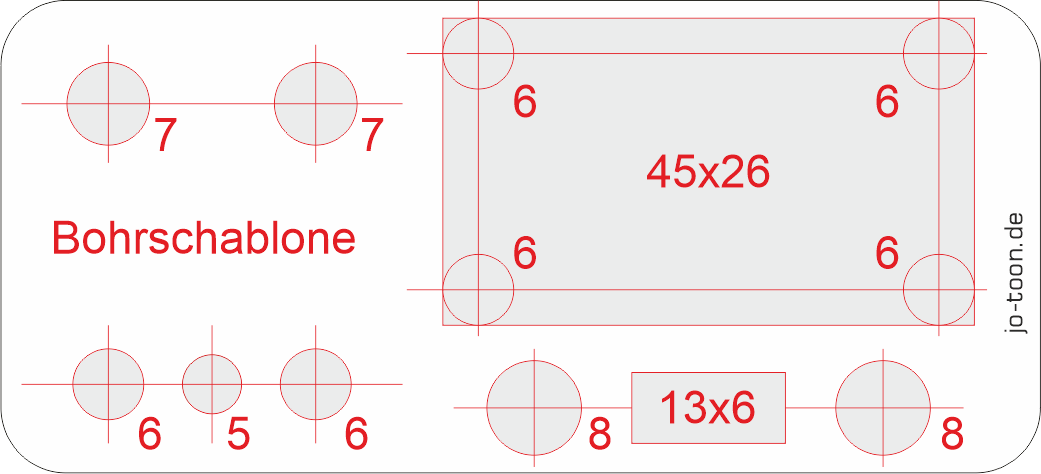

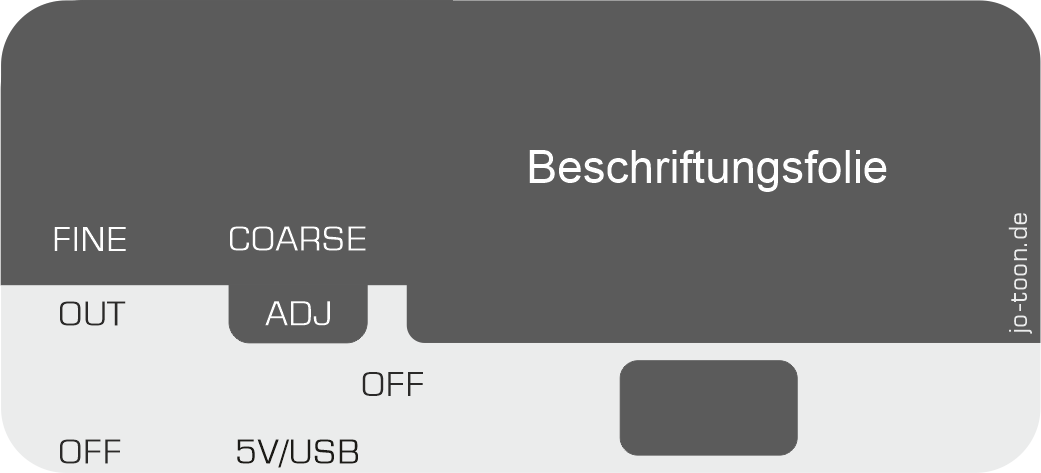

Bohrschablone / Beschriftungsfolie für
1:1 Ausdruck 88x40 mm

Bei Rückfragen oder zum Erfahrungsaustausch können Sie sich unter Kontakt mit mir in Verbindung setzen.
